三工位中頻缸套淬火機床如何工作？

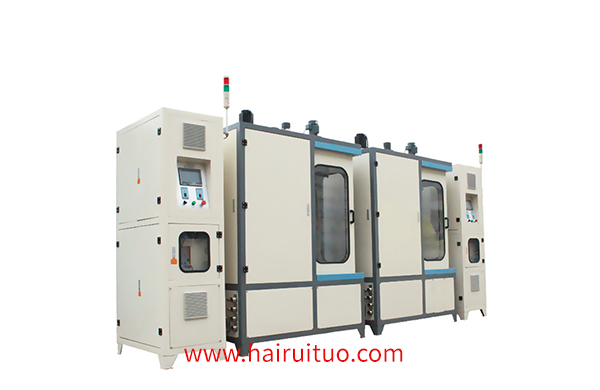

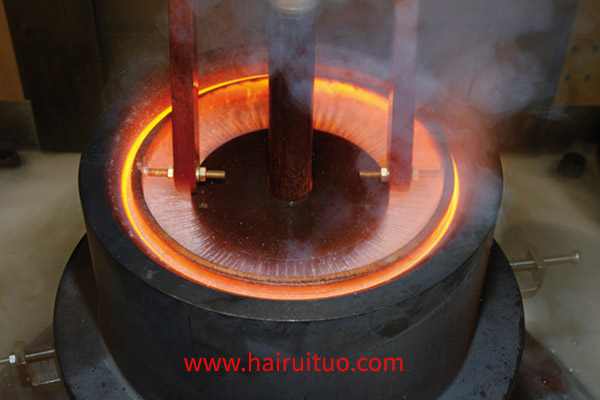

該淬火機床主要由一個升降床柜和六個下鐵芯組成，內裝三個中頻傳感器和一個旋轉工作臺。床柜升降由液壓缸控制，旋轉臺面為180度。正、反向轉動，由液壓缸活塞桿和齒條驅動。旋轉工作臺的外圓是一個齒圈，齒條與活塞桿嚙合在一起。將待回火的三個缸套分別置于外側的三個下鐵心上，扳動氣閥手柄，液壓缸活塞桿，使旋轉臺面轉動180度。向內位置，上升床柜下降，三個中頻傳感器與上鐵心相連接，開始加熱氣缸套。

這時，淬火機床外側三個下鐵芯可裝待回火缸套。當定時加熱結束后，床柜會自動上升，旋轉臺會反向旋轉1800，回火缸套向外旋轉，待回火缸套轉到床柜下面，進行下一輪循環(huán)。

本機所需功率45kW，適用于加工直徑80~145mm、高度200~300mm的三工位中頻缸套淬火機床，工作效率可達160~180次/h，適用于兩臺雙工位缸套淬火機床。
