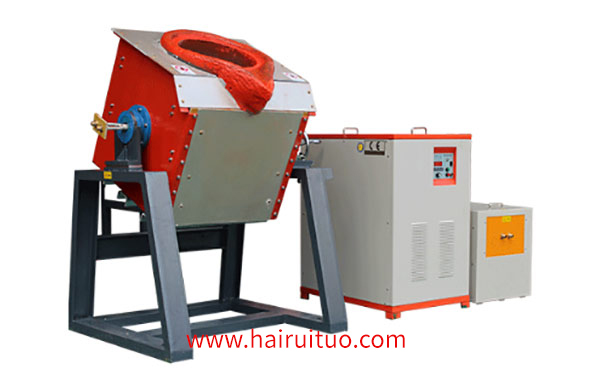

冶金熔煉爐磁控調壓器叉稱為磁性調壓器或磁性可控變壓器，是20世紀50年代以后開發的裝置。目前在國內應用不廣泛。

冶金熔煉爐磁控調壓囂是飽和電抗囂與變壓器的有機結合體，其結構與一般電力變壓器相似，生產工藝相似，主要由鐵芯和線圈組成。圖22顯示了單相磁控調壓器的結構圖。鐵芯有四個截面積相同的心柱，上面套有變壓器一、二次繞組口，B:，電抗器交流繞組G，DC控制繞組K。

冶金熔煉爐繞組B、B，根據變壓器原理串聯，連接成雙線圈(隔離)或自耦。兩心柱上的繞組一定不能并聯，因為磁通量和繞組B或B作為變壓器的兩心柱內的盛應電勢的相位和幅值是不同的。當DC控制電流/K=O時，不同的并聯會導致環流，燒壞繞組。繞組G和K按電抗器原理連接，兩心柱上的繞組G可以串聯或并聯，但最好并聯，而繞組K只能串聯。
