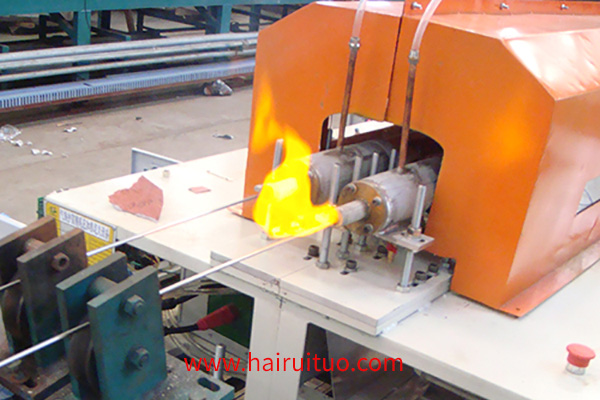

通過穩定處理，感應加熱電源預應力鋼絲的抗應力松弛性能明顯提高，而鋼絲的抗拉強度、屈服強度和塑性仍保持較高水平。

鋼絲的抗應力松弛性能顯著提高。

不同生產工藝方法的含碳量為0.70%的鋼絲力學性能檢測結果。感應加熱電源穩定處理的鋼絲松弛率小(尺)，強度高，塑性好。同時，感應加熱電源穩定處理鋼絲的屈強比達到88.9%，比傳統處理鋼絲高6.5%。

張力冷拉變形的穩定處理。

抓取鋼絲力學性能的均勻性，橋梁斜拉索采用B87MnQL線材，冷拉成直徑7mm，經感應加熱電源穩定處理(雙張緊工藝)后，鍍鋅鋼絲隨機取樣檢測通條性能。檢測結果表明，感應加熱電源定化處理鋼絲的力學性能均勻穩定。10組檢測鋼絲的抗拉強度波動值為20MPa，屈服強度波動值為20MPa，伸長率和扭轉次數波動較小。

上述鋼絲的力學性能檢測結果完全符合用預應力鍍鋅鋼絲的GB/T17101和法國感應加熱電源預應力熱鍍鋅圓鋼絲和鋼絞線標準NFA35-035的技術條件。
